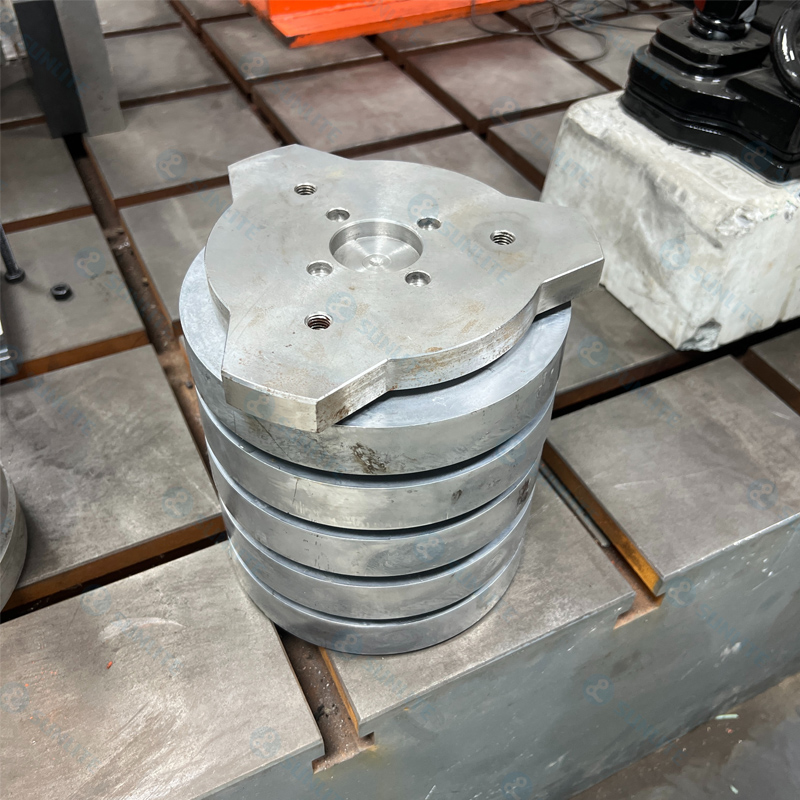

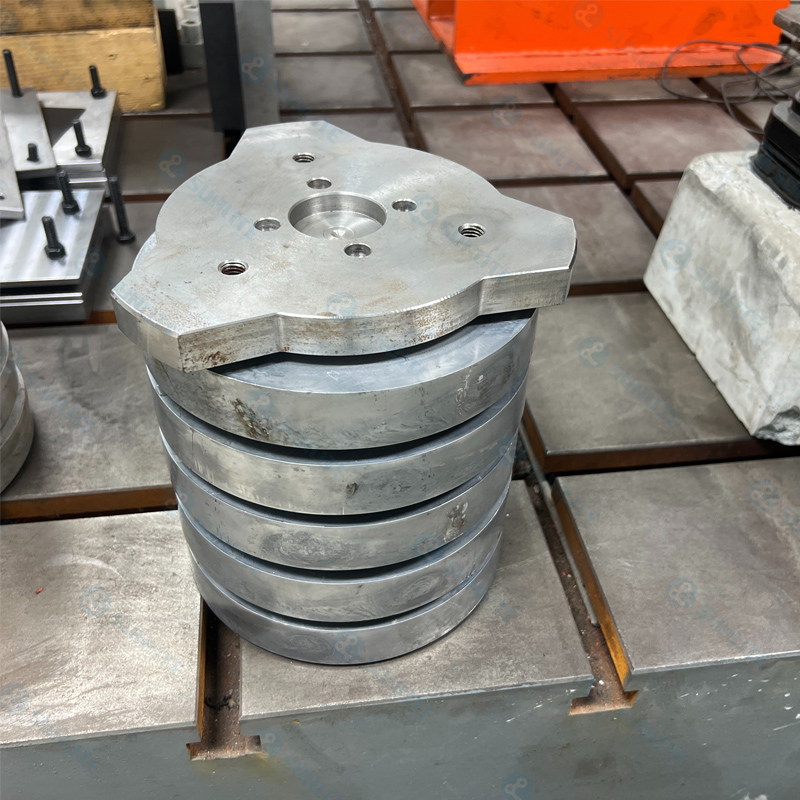

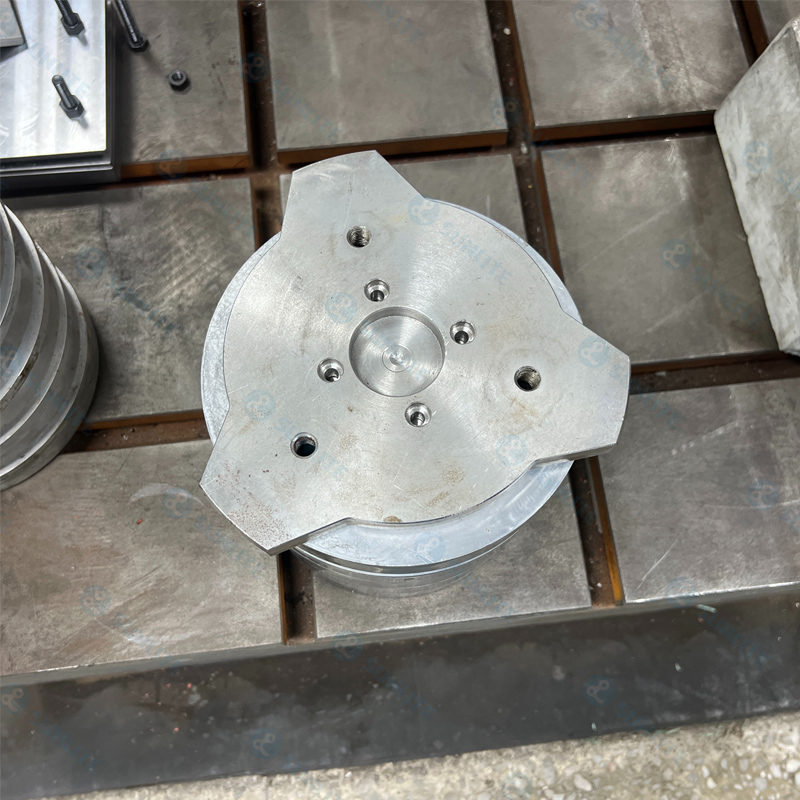

Фононічны крышталічны ізалятар

Сцэнарыі прыкладанняў

1. Ізаляцыя вібрацыі чыгуначнай трасы – памяншае перадачу вібрацыі, выкліканую аперацыяй цягніка

2. Гарадская чыгуначная транзіт – Палепшае камфорт для паездкі на пасажыра

3. Высокахуткасныя чыгуначныя лініі-мінімізуе пашкоджанне стомленасці для дарожных структур

4. Кантроль вібрацыі для мастоў і тунэляў – ахоўныя будынкі і інфраструктуру

Апісанне прадукту

Гэты ізалятар выкарыстоўвае ** лакальны рэзанансны механізм фананічных крышталяў **, каб дакладна кантраляваць распаўсюджванне эластычных хваль у чыгуначных структурах. Гэта дасягае **> страты ўстаўкі 18DB ** на працягу 20–200 Гц частотнай паласы, забяспечваючы высокаэфектыўную шырокапалосную вібрацыйную ізаляцыю. У параўнанні з традыцыйнымі плаваючымі плітамі сталёвай шырынай пліты, яна прапануе да 50% паляпшэння зніжэння вібрацыі **, адначасова выключыўшы рызыкі вясновага перарыву-забяспечваючы рашэнне наступнага пакалення, якое спалучае ў сабе выдатную прадукцыйнасць з нулявымі праблемамі бяспекі для праектаў па змякчэнні вібрацыі чыгункі.

Функцыя прадукту

Шырокапалоснае кіраванне хвалямі:

Мясцовыя рэзанансныя блокі пашыраюць дыяпазон эластычных хваль, у прыватнасці, падаючы дыяпазон частотнай частоты 20-200 Гц.

Структура метаматэрыялу дазваляе эфектыўнасці ізаляцыі вібрацыі перавышаць ＞ 18DB, з 40% паляпшэння эфектыўнасці зніжэння шуму высокачашчыны.

Унутраны дызайн бяспекі:

Асілідныя неметалічныя рэзанатары ліквідуюць рызыку пералому стомленасці металічных спружын, зніжаючы выдаткі на тэхнічнае абслугоўванне на 90%.

Модульныя папярэдне ўсталяваныя блокі падтрымліваюць хуткую замену, скарачаючы час прастою на 80%.

Павышаная адаптацыя да навакольнага асяроддзя:

Стабільнасць паласы ＞ 95% у межах тэмпературнага дыяпазону -20 ℃ ~ 80 ℃, супраціўляючыся эфектам замарожвання -адтавання/цеплавога пашырэння.

Ацэнка супраціву солевага распылення ＞ 1000H (ISO 9227), падыходзіць для прыбярэжных/тунэльных вільготных умоў.

Пашырана інтэлектуальнай працай і абслугоўваннем:

Бесправадны маніторынг статусу рэзананснага блока дазваляе лічбавае кіраванне двайняткамі эфектыўнасці падаўлення вібрацыі.

Індэкс прадукцыйнасці

Асноўная тэхналогія: фананічная крыштальная мясцовая рэзанансная структура

Прадукцыйнасць ізаляцыі вібрацыі: страта ўстаўкі ＞ 18DB (EN 15461 Стандарт тэсту)

Эфектыўная прапускная здольнасць частоты: 20-200 Гц Эластычная хваля кіравання хвалямі

Механічны тэрмін службы: ＞ 30 гадоў (100 мільёнаў цыклаў дынамічнай нагрузкі)

Дыяпазон тэмператур: -20 ℃ ~ 80 ℃ (адхіленне частоты паласы ≤3%)

Ёмістасць загрузкі: ≥300 кН/м² вертыкальная падшыпнік

Плошча прымянення

Гарадскі метра)

Высакахуткасная чыгунка: прафілактыка і кантроль рэзанансных рызык у раздзелах моста

Вытворчасць дакладнасці: ультра-кватэра аховы навакольнага асяроддзя для чыпаў/аптычных лабараторый, прылеглых да трэкаў

Медыцынскія цэнтры: абарона абсталявання, напрыклад, МРТ супраць мікра-вібрацыйных перашкод

Праекты рамонту: Абнаўленне бяспекі і замена існуючых сталёвых спружынных пліт
